本社工場
Main factory
多様な製品を
グローバルネットワークで
提供する拠点
♢本社主要製作品目／精密製缶品
一般製缶品から精密板金、特殊鋼（ハステロイ、インコネル）、アルミまで幅広い製品を設計製作でご提供致します。
また、３Ｄ－ＣＡＤ（Ｔｅｋｌａ）の活用によりお客様にご安心頂ける製品をご提供致します。
仮組ヤードでの作業

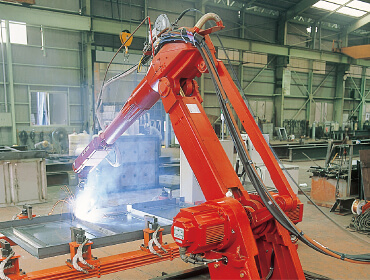

溶接ロボット

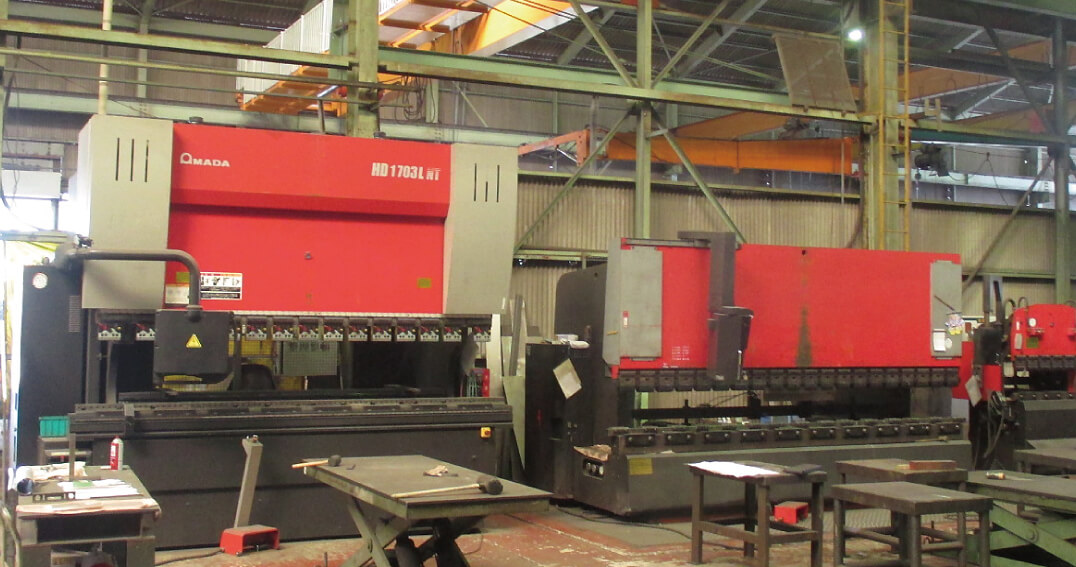

ブレーキプレス
事務所と工場を光ファイバーで結び無人化に依る２４時間稼働で高精度・低コスト・短納期を実現。
□有効門幅／2,550mm
□テーブルサイズ／2,000×5,000mm
□移動量（X・Y・Z）／
5,200×3,000×1,200mm
本社工場平面図
主要設備概要一覧
| NO. | 機械名 | 台数 | 能力 |
|---|---|---|---|
| １ | 溶接ロボット | ２ | 溶接可能範囲 最小：７５Ｌ×９２０W×１２００Ｌ 最大：１５０Ｌ×９４８W×２３５０Ｌ |
| ２ | ショット設備 | ３ | ４ｍ×４ｍ×１２ｍ |
| ３ | バンドソー | ２ | Ｈー６５０ＨＤ Ｈ６５０×４００ |
| ４ | バンドソー | １ | Ｈー９００ＨＤ Ｈ９００×６００ |
| ５ | バンドソー | １ | Ｈー２５０ＨＤ Ｈ２５０×２５０ |
| ６ | ＮＣ制御穴＆ケガキ加工機 | １ | ３ＢＨ-９００ φ１４．５～φ３２ |
| ７ | レーザーマシンＦＯ ＭⅡ（６Kw） | １ | ＳＳー２５ｔ、ＳＵＳー２０ｔ、 ＡＬー８ｔ |
| ８ | 複合加工機 ＥＭＬー３６１０ＮＴ | １ | １５２４×４２００ タップ加工Ｍ８まで可能 |
| ９ | ベンディング４本ロール | １ | １２ｔ×３１００ｍ |
| １０ | インテリジェント自動棚 | ２ | ２ｔ×１５２４、３０４８ |
| １１ | ブレーキプレス | １ | １７０ｔｏｎ ６ｔ×３０００（曲げ長さ） |
| １２ | ブレーキプレス | １ | ３００ｔｏｎ １２ｔ×４１００（曲げ長さ） |
| １３ | ブレーキプレス | １ | ３５ｔｏｎ ３．２ｔ×１２５０（曲げ長さ） |
| １４ | シャーリングマシーン | １ | ＳＳ４．５ｔ×３０７０（切断長） |
| １５ | シャーリングマシーン | １ | ＳＳ１２ｔ ＳＵＳ８ｔ×３１００（切断長） |
| １６ | 材料自動供給装置 マニプレーター | １ | １０段 （２ｔｏｎ×１５２４×３０４８） |
| １７ | ビームワーカー | １ | 切断：６０ｔｏｎ、穴：φ４～２５ Ｌ４０×４～１００×７ ＦＢ４０×４～１００×９ |
| １８ | ラジアルボール盤 | １ | １５０φ×１６００ |
| １９ | ５面加工機 | １ | ２５００×５０００ |
| ２０ | 油圧プレス | １ | ３００ｔｏｎ テーブル１２００×３１００ |

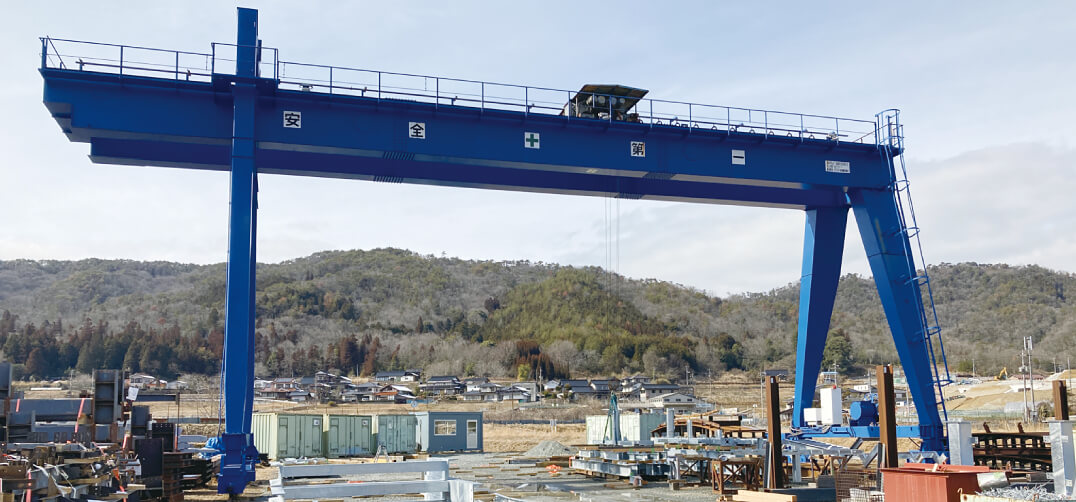

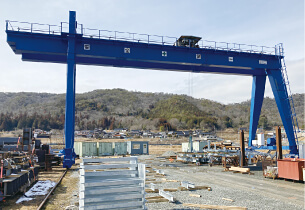

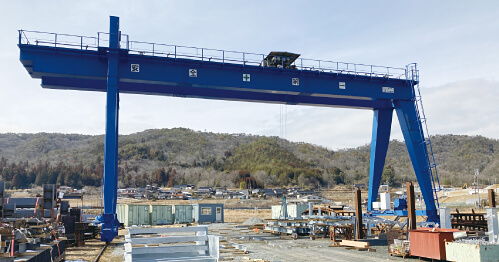

| ２１ | ３０ｔ門型クレーン | １ | H１２ｍ×W２０ｍ |
○敷地総面積／２７，２００㎡（８，２４３坪）
○工場総面積／７，５１９㎡（２，２７８坪）
○ヤード総面積／４，４４３㎡（１，３４４坪）
○事務室総面積／３３０㎡（１００坪）
○製品置場面積／１１，４５０㎡（３，４６２坪）
NO.１
機械名／溶接ロボット台数／２台
能力／溶接可能範囲
最小：７５Ｌ×９２０W×１２００Ｌ
最大：１５０Ｌ×９４８W×２３５０Ｌ
NO.２
機械名／ショット設備台数／３台
能力／４ｍ×４ｍ×１２ｍ
NO.３
機械名／バンドソー台数／２台
能力／Ｈー６５０ＨＤ Ｈ６５０×４００
NO.４
機械名／バンドソー台数／１台
能力／Ｈー９００ＨＤ Ｈ９００×６００
NO.５
機械名／バンドソー台数／１台
能力／Ｈー２５０ＨＤ Ｈ２５０×２５０
NO.６
機械名／ＮＣ制御穴＆ケガキ加工機台数／１台
能力／３ＢＨ-９００φ１４．５～φ３２
NO.７
機械名／レーザーマシンＦＯＭⅡ（６Kw）台数／１台
能力／ＳＳー２５ｔ、ＳＵＳー２０ｔ、
ＡＬー８ｔ
NO.８
機械名／複合加工機 ＥＭＬー３６１０ＮＴ台数／１台
能力／１５２４×４２００
タップ加工Ｍ８まで可能
NO.９
機械名／ベンディング４本ロール台数／１台
能力／１２ｔ×３１００ｍ
NO.１０
機械名／インテリジェント自動棚台数／２台
能力／２ｔ×１５２４、３０４８
NO.１１
機械名／ブレーキプレス台数／１台
能力／１７０ｔｏｎ
６ｔ×３０００（曲げ長さ）
NO.１２
機械名／ブレーキプレス台数／１台
能力／３００ｔｏｎ
１２ｔ×４１００（曲げ長さ）
NO.１３
機械名／ブレーキプレス台数／１台
能力／３５ｔｏｎ
３．２ｔ×１２５０（曲げ長さ）
NO.１４
機械名／シャーリングマシーン台数／１台
能力／ＳＳ４．５ｔ×３０７０（切断長）
NO.１５
機械名／シャーリングマシーン台数／１台
能力／ＳＳ１２ｔ
ＳＵＳ８ｔ×３１００（切断長）
NO.１６
機械名／材料自動供給装置マニプレーター台数／１台
能力／１０段（２ｔｏｎ×１５２４×３０４８）
NO.１７
機械名／ビームワーカー台数／１台
能力／切断：６０ｔｏｎ、穴：φ４～２５
Ｌ４０×４～１００×７
ＦＢ４０×４～１００×９
NO.１８
機械名／ラジアルボール盤台数／１台
能力／１５０φ×１６００
NO.１９
機械名／５面加工機台数／１台
能力／２５００×５０００
NO.２０
機械名／油圧プレス台数／１台
能力／３００ｔｏｎ
テーブル１２００×３１００
NO.２１
機械名／３０ｔ門型クレーン台数／１台
能力／H１２ｍ×W２０ｍ
○敷地総面積／２７，２００㎡（８，２４３坪）
○工場総面積／７，５１９㎡（２，２７８坪）
○ヤード総面積／４，４４３㎡（１，３４４坪）
○事務室総面積／３３０㎡（１００坪）
○製品置場面積／１１，４５０㎡（３，４６２坪）
能美工場
Noumi factory
大型モジュール化対応可能
♢主要製作品目／大型製缶品
最大100トンの大型製缶品に対応可能です。お客様のニーズに合わせた仮組・保温・海上輸送まで一貫した体制でご提供致します。
NCプラズマ切断機
（25t、4.5m×17m開先加工可）
ベンディングローラー機
（56t、3,500L）
能美工場平面図
主要設備概要一覧
| NO. | 機械名 | 台数 | 能力 |
|---|---|---|---|
| １ | （屋内）天井クレーン | ４ | １０～３０ｔ |
| ２ | （屋外ヤード）門型クレーン | １ | ６０ｔ、３０ｔ |
| ３ | （屋外）門型クレーン | ３ | ５～３０ｔ |
| ４ | バンドソー | １ | Ｈ-６５０ＨＤ Ｈ６５０×４００ |
| ５ | バンドソー | １ | ＨＫ-１０００ Ｈ１２００×７５０ |
| ６ | コーナーシャーリング | １ | ２５ｔ・切断板厚６ｔ： コーナーノッチ：２２０×２２０、 エッチノッチ：５０×１００ |
| ７ | サンドブラスト装置 | １ | |
| ８ | アイアンマルナワーカー | １ | 型鋼 穴加工切断９ｔ |
| ９ | ベンディングローラー | １ | ５６ｔ×３，５００Ｌ |
| １０ | ＮＣプラズマ切断機 | １ | ２５ｔ、４．５ｍ×１７ｍ開先加工可 |
○敷地総面積／ １５，８４０㎡（４，８０１坪）
○工場総面積／ ３，５２０㎡（１，０６７坪）
○ヤード総面積／１２，３２０㎡（３，７２６坪）
NO.１
機械名／（屋内）天井クレーン台数／４台
能力／１０～３０ｔ
NO.２
機械名／（屋外ヤード）門型クレーン台数／１台
能力／６０ｔ、３０ｔ
NO.３
機械名／（屋外）門型クレーン台数／３台
能力／５～３０ｔ
NO.４
機械名／バンドソー台数／１台
能力／Ｈ-６５０ＨＤ Ｈ６５０×４００
NO.５
機械名／バンドソー台数／１台
能力／ＨＫ-１０００ Ｈ１２００×７５０
NO.６
機械名／コーナーシャーリング台数／１台
能力／２５ｔ・切断板厚６ｔ：
コーナーノッチ：２２０×２２０、
エッチノッチ：５０×１００
NO.７
機械名／サンドブラスト装置台数／１台
NO.８
機械名／アイアンマルナワーカー台数／１台
能力／型鋼 穴加工切断９ｔ
NO.９
機械名／ベンディングローラー台数／１台
能力／５６ｔ×３，５００Ｌ
NO.１０
機械名／ＮＣプラズマ切断機台数／１台
能力／２５ｔ、４．５ｍ×１７ｍ開先加工可
○敷地総面積／ １５，８４０㎡（４，８０１坪）
○工場総面積／ ３，５２０㎡（１，０６７坪）
○ヤード総面積／１２，３２０㎡（３，７２６坪）
能美工場周辺地図
サンヨーレーザー
Sanyo Laser
ハイテクノロジーを駆使し、
多様なニーズに
お応えします。

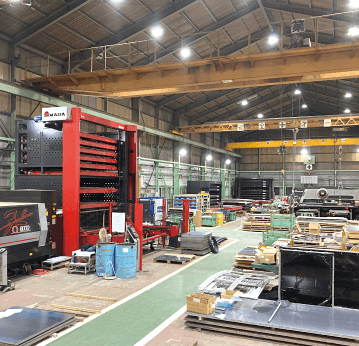

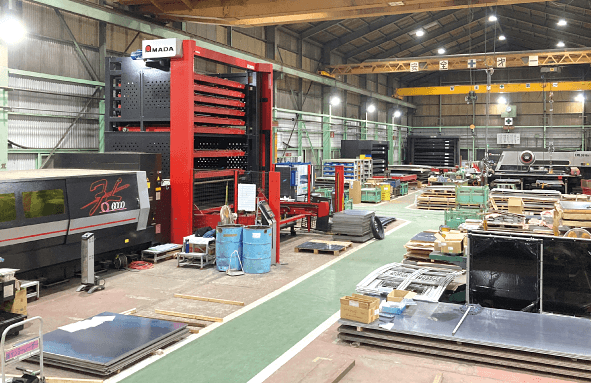

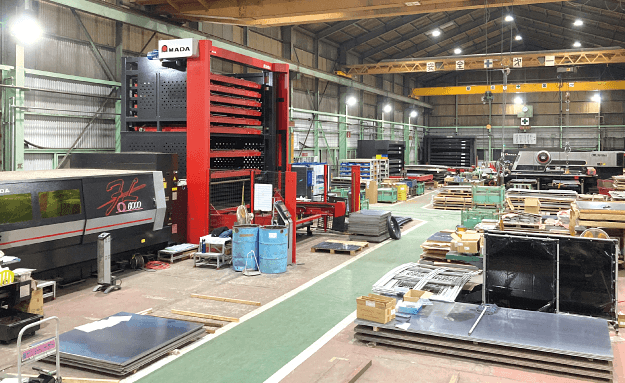

♢主要製作品目／精密板金
無人化による24時間稼働で高精度・低コスト・短納期を実現致します。
事務所と工場を光ファイバーで結び
無人化に依る
24時間稼働で高精度・
低コスト・短納期を実現。
| 機種名 | ＥＭＬ-３６１０ＮＴ／（株）アマダ |
|---|---|
| 切断能力 | （1）SS-9t （2）SUS-9t （3）AL-8t |
| ワークサイズ | １５５０×６０９６ |
| 機種名 | ＦＯＭⅡ４２２２ＮＴ／ （株）アマダ |
|---|---|
| 切断能力 | （1）SS-25t （2）SUS-20t （3）AL-8t |
| ワークサイズ | ２２００×４２００ |
営業品目
○レーザー切断機・プラズマ切断機・タレットパンチによる切断加工及
び曲げ加工部品の製作
○プラント製缶部品・自動車部品・エレベーター・船舶艤装部品の製作
○半導体装置部品の製作
○精密板金・各種カバー類の製作
○各種検査測定ゲージ類の製作
主要設備概要一覧
| NO. | 機械名 | 台数 | ワークサイズ |
|---|---|---|---|
| １ | 複合加工機 ＥＭＬ-３６１０ＮＴ | １ | １５２４×４２００ |
| 切断限界板厚／タップ加工Ｍ８まで可能 Ｍ４～Ｍ８ | |||
| ２ | レーザーマシンＦＯ ＭⅡ | １ | ２２００×４２００ |
| 切断限界板厚／ＳＳ-２５ｔ、ＳＵＳ-２０ｔ、ＡＬ-８ｔ（クリンカット１２ｔ） | |||
| ３ | 自動倉庫 マウズ | １ | ２ｔ×４×８ ８列１０段 |
| ４ | マニプレーター | １ | 複合機に使用 |
| ５ | 自動プログラミング ＡＰ-１００ | １ | |
| ６ | ３Ｄ-ＣＡＤ | １ | |
NO.１
機械名／複合加工機 ＥＭＬ-３６１０ＮＴ台数／１台
ワークサイズ／１５２４×４２００
切断限界板厚／タップ加工Ｍ８まで可能 Ｍ４～Ｍ８
NO.２
機械名／レーザーマシンＦＯ ＭⅡ台数／１台
ワークサイズ／２２００×４２００
切断限界板厚／ＳＳ-２５ｔ、ＳＵＳ-２０ｔ、
ＡＬ-８ｔ（クリンカット１２ｔ）
NO.３
機械名／自動倉庫 マウズ台数／１台
ワークサイズ／２ｔ×４×８ ８列１０段
NO.４
機械名／マニプレーター台数／１台
ワークサイズ／複合機に使用
NO.５
機械名／自動プログラミング ＡＰ-１００台数／１台
NO.６
機械名／３Ｄ-ＣＡＤ台数／１台
上海日山国際貿易有限公司
Shanghai Rishan International Trade Co.,Ltd.
蓄えた技術を生かして
日本品質をお客様に
提供する
♢主要製作品目／大型製缶品・鉄骨 他
私達は、お客様が中国へ目を向け始めた１９９２年にお客様の御要望にお応えする為、中国での事業を開始致しました。
２００１年から上海日山国際貿易有限公司を設立致し、中国に根を張った経営を行う事となりました。更に２０１２年より自社工場及び設計部の設立に伴い、徹底したコスト管理の下、事業展開を進め設計、調達、製作、輸送及び製造管理により一貫したサービスと製品を御提供し、上海日山グループ企業とより良いパートナーシップを構築致し共に発展する事を目指して参ります。
内観
屋内塗装職場
ＮＣ孔明け加工機

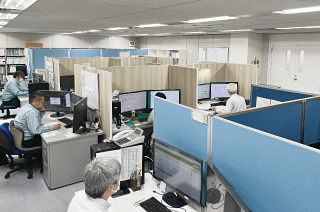

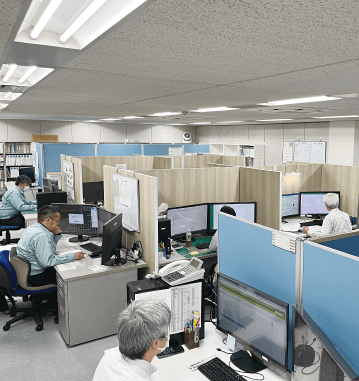

設計
溶接ロボット
営業品目
○プラント鉄構造製品（鉄骨・歩道・ダクト・製缶品）
○風力発電所用タワー
○大型機械加工部品（ベースフレーム）
主要設備概要一覧
| NO. | 機械名 | 台数 | 能力 |
|---|---|---|---|
| １ | バンドソー | ２ | ＧＢ４２４０、ＧＷ４０３８ |
| ２ | NCプラズマ切断機 | １ | PｏｗｅｒＭＡＸ-１２５０（４m*２４m） |
| ３ | シャーリング | １ | ＱＣ１２Ｙ-１２*３２００ |
| ４ | ブレーキプレス | １ | ＷＣ６７Ｙ-１６０Ｔ／４０００ |
| ５ | ベンディングローラー | １ | Ｗ１１-１６*２０００ |
| ６ | パンチングマシン | １ | Ｊ２３-８０Ａ |
| ７ | 自動パイプベンダー | １ | ＧＭ７６Ｂ |
| ８ | フライス盤 | ３ | Ｃ０６３０、ＣＺ３００、ＸＷＱ２０ |
| ９ | 油圧プレス | ２ | ７５ｔ、３００ｔ |
| １０ | 溶接ロボット | １ | ＭＯＴＯＭＡＮ-ＡＲ１４４０ ６軸 |
| １１ | 通過式ショットブラストマシン | １ | ＦＴＨ８０１６-８ |
| １２ | 電動油圧式パンチャー | １ | ＳＷＣＫ-６０ |
| １３ | 天井走行クレーン | １０ | ５ｔ～１０ｔ |
○製缶職場／ ５，７００㎡○塗装・梱包職場／３，６００㎡
○敷地総面積／９，３００㎡○製品最大重量／ １５ｔｏｎ
NO.１
機械名／バンドソー台数／２台
能力／ＧＢ４２４０、ＧＷ４０３８
NO.２
機械名／NCプラズマ切断機台数／１台
能力／PｏｗｅｒＭＡＸ-１２５０（４m*２４m）
NO.３
機械名／シャーリング台数／１台
能力／ＱＣ１２Ｙ-１２*３２００
NO.４
機械名／ブレーキプレス台数／１台
能力／ＷＣ６７Ｙ-１６０Ｔ／４０００
NO.５
機械名／ベンディングローラー台数／１台
能力／Ｗ１１-１６*２０００
NO.６
機械名／パンチングマシン台数／１台
能力／Ｊ２３-８０Ａ
NO.７
機械名／自動パイプベンダー台数／１台
能力／ＧＭ７６Ｂ
NO.８
機械名／フライス盤台数／３台
能力／Ｃ０６３０、ＣＺ３００、ＸＷＱ２０
NO.９
機械名／油圧プレス台数／２台
能力／７５ｔ、３００ｔ
NO.１０
機械名／溶接ロボット台数／１台
能力／ＭＯＴＯＭＡＮ-ＡＲ１４４０ ６軸
NO.１１
機械名／通過式ショットブラストマシン台数／１台
能力／ＦＴＨ８０１６-８
NO.１２
機械名／電動油圧式パンチャー台数／１台
能力／ＳＷＣＫ-６０
NO.１３
機械名／天井走行クレーン台数／１０台
能力／５ｔ～１０ｔ
○製缶職場／５，７００㎡
○塗装・梱包職場／３，６００㎡
○敷地総面積／９，３００㎡
○製品最大重量／１５ｔｏｎ
VINAYAMA STRUCTURE
東南アジアの生産拠点として
常に
チャレンジする
♢主要製作品目／一般製缶品・
プラント用鉄骨 他
私たちは、東南アジア各国の成長が積極的に始まった2004年に、ベトナムに訪問しベトナムの人の勤勉さ・真面目さに感銘を受け、研修生受け入れを行いました。
2011年7月からは、ベトナム国内及び周辺の東南アジア諸国向けに、インフラ整備事業のお役に立ちたいという思いで『もの作り』をスタート致しました。日本で培ったQCDSを考えた生産体制を整備し、お客様のご要望に応えるべき社員一同、一生懸命頑張って行く所存です。
工場内
製品置場
NCガス・プラズマ切断機
レーザー切断機
バンドソー
ブレーキプレス
主要設備概要一覧
| NO. | 機械名 | 台数 | 能力 |
|---|---|---|---|
| １ | NCプラズマ・ガス切断機 | １ | プラズマ：１２ｔ、 ガス：５０ｔ切断・３Ｍ*１２Ｍ切断定盤 |
| ２ | レーザー切断機（４ｋｗ） | １ | ＳＳ：２２ｔ、ＳＵＳ：１２t、ＡＣ：８t、 ワークサイズ１.５５×３.０５m |
| ３ | ブレーキプレス（ＲＧ-８０） | ３ | ８０トン（２４００ミリ） |
| ４ | シャーリング | １ | ６.５t *３０４８ |
| ５ | バンドソー（Ｈ６５０Ｄ） | ２ | ６５０巾（角度切断可） |
| ６ | バンドソー（Ｈ２５０Ｄ） | １ | ２５０巾（角度切断可） |
| ７ | アイアンワーカー（ＩＷ-４５） | １ | ４５トンプレス |
| ８ | ベンディングロール | １ | ２.２Ｍ*１６ｔ |
| ９ | 製缶ショットブットブラスト | １ | ４Ｍ*１４Ｍ（グリットブラスト） |
| １０ | ラジアルボール盤 | ２ | |
| １１ | 製缶プレス | １ | 歪矯正用（１００トンプレス） |
| １２ | クレーン | ７ | ２トン～１０トン |
○工場敷地面積／１３,０００㎡（約１００Ｍ*約１３０Ｍ）
○工場建屋面積／３,８００㎡（約３８Ｍ*約１００Ｍ）㎡
○塗装作業面積／２,５００㎡（約２５Ｍ*約１００Ｍ）【屋外】
○塗装作業面積／５７０㎡（約１９Ｍ*約２０Ｍ＋約３８Ｍ*約１５Ｍ）【屋内】
○製品保管面積／３,２５０㎡（約２５Ｍ*約１３０Ｍ）
○事務所／３００㎡（約１０Ｍ*約１５Ｍ*２階）
NO.１
機械名／NCプラズマ・ガス切断機台数／１台
能力／プラズマ：１２ｔ、
ガス：５０ｔ切断・３Ｍ*１２Ｍ切断定盤
NO.２
機械名／レーザー切断機（４ｋｗ）台数／１台
能力／ＳＳ：２２ｔ、ＳＵＳ：１２t、ＡＣ：８t、
ワークサイズ１.５５×３.０５m
NO.３
ブレーキプレス（ＲＧ-８０）台数／３台
能力／８０トン（２４００ミリ）
NO.４
機械名／シャーリング台数／１台
能力／６.５t *３０４８
NO.５
機械名／バンドソー（Ｈ６５０Ｄ）台数／２台
能力／６５０巾（角度切断可）
NO.６
機械名／バンドソー（Ｈ２５０Ｄ）台数／１台
能力／２５０巾（角度切断可）
NO.７
機械名／アイアンワーカー（ＩＷ-４５）台数／１台
能力／４５トンプレス
NO.８
機械名／ベンディングロール台数／１台
能力／２.２Ｍ*１６ｔ
NO.９
機械名／製缶ショットブットブラスト台数／１台
能力／４Ｍ*１４Ｍ（グリットブラスト）
NO.１０
機械名／ラジアルボール盤台数／２台
NO.１１
機械名／製缶プレス台数／１台
能力／歪矯正用（１００トンプレス）
NO.１２
機械名／クレーン台数／７台
能力／２トン～１０トン
○工場敷地面積／１３,０００㎡
（約１００M*約１３０M）
○工場建屋面積／３,８００㎡
（約３８M*約１００M）㎡
○塗装作業面積／２,５００㎡
（約２５M*約１００M）【屋外】
○塗装作業面積／５７０㎡（約１９M*約２０M＋
約３８M*約１５M）【屋内】
○製品保管面積／３,２５０㎡（約２５M*約１３０M）
○事務所／３００㎡（約１０M*約１５M*２階）
